Schutzraum-Abschlüsse

GEPANZERTE ABSCHLÜSSE

Abschlüsse aus Beton und Eisen für Schweizer Schutzräume

Panzertüren, Panzerdeckel und Panzerschiebewände für Schutzräume sind gasdicht. Sie schützen die Eingänge zu Tiefgaragen und Schutzräumen sowie deren Notausstiege vor folgenden Einwirkungen:



  • Luftstoss-Druckwellen von atomaren und konventionellen Explosionen
  • radioaktive Primärstrahlung bei AKW-Unfällen und Atombomben
  • Hitzewellen und Splitter von atomaren und konventionellen Bomben
  • Giftgas-Verseuchungen aus industriellen Unfällen und militärischen Chemie-Kampfstoffen



Panzertüren , Panzerdeckel , Panzertore , Drucktüren und Panzerschiebewände werden direkt vor Ort mit Beton ausgegossen, mit eisernen Rahmen und Armierungen versehen und gemäss den Versetzvorschriften eingebaut.

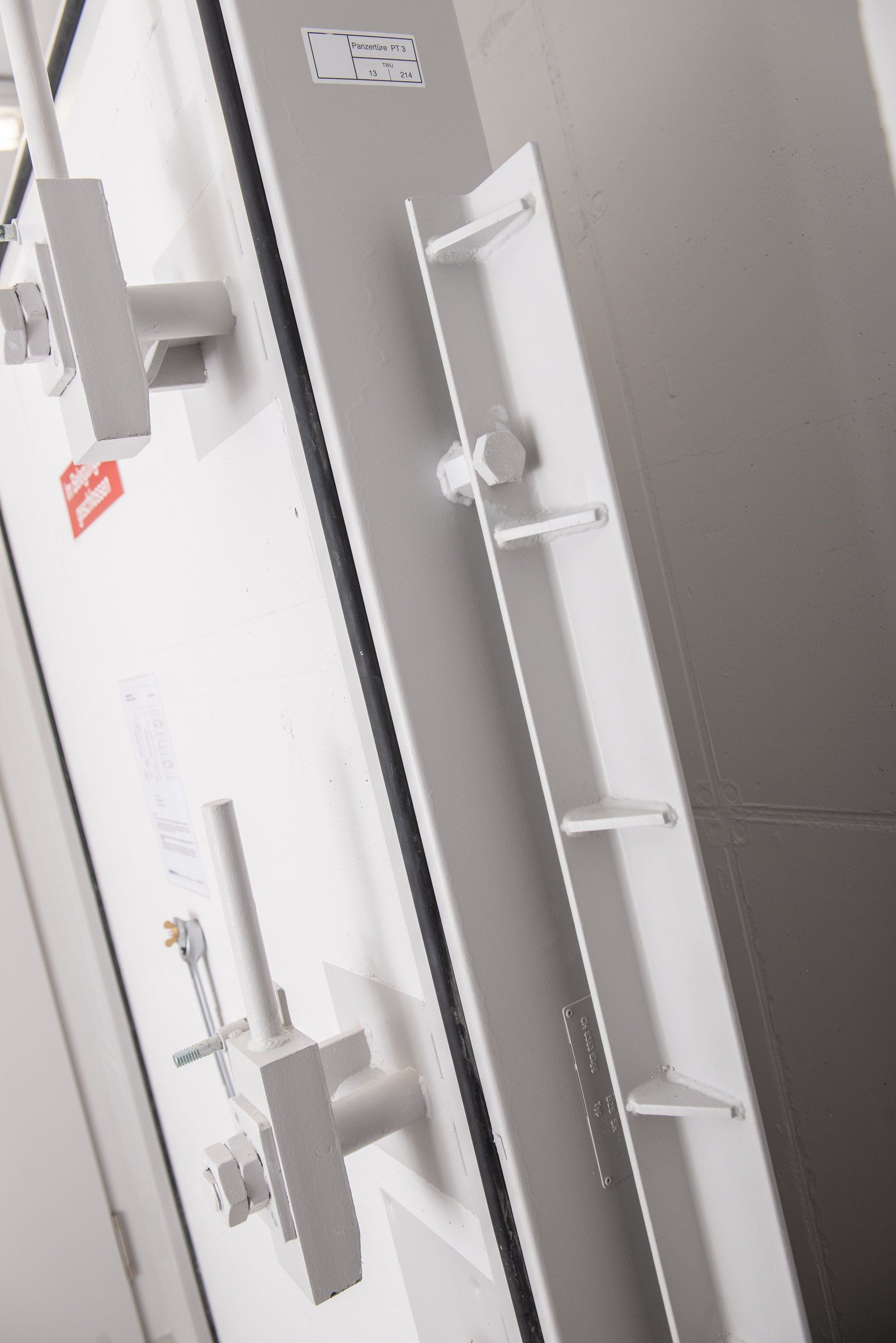

Die Mengeu AG stellt Panzertüren, Panzerdeckel und Panzerschiebewände für Schweizer Schutzräume her.

Geprüfte und zugelassene Schutzraum-Abschlüsse nach den Technischen Pflichtenheften des BABS

Die Mengeu AG stellt Panzertüren, Panzerdeckel, Panzertore und Panzerschiebewände für Schweizer Schutzräume nach den Technischen Pflichtenheften (TPH) des Bundesamtes für Bevölkerungsschutz BABS her. Die Zulassung und Konformitätsüberwachung erfolgen durch das Labor Spiez im Auftrag des BABS.

Panzertüren sind aussen angeschlagen und werden im Falle eines Druckstosses auf die Schutzraumhülle gepresst.

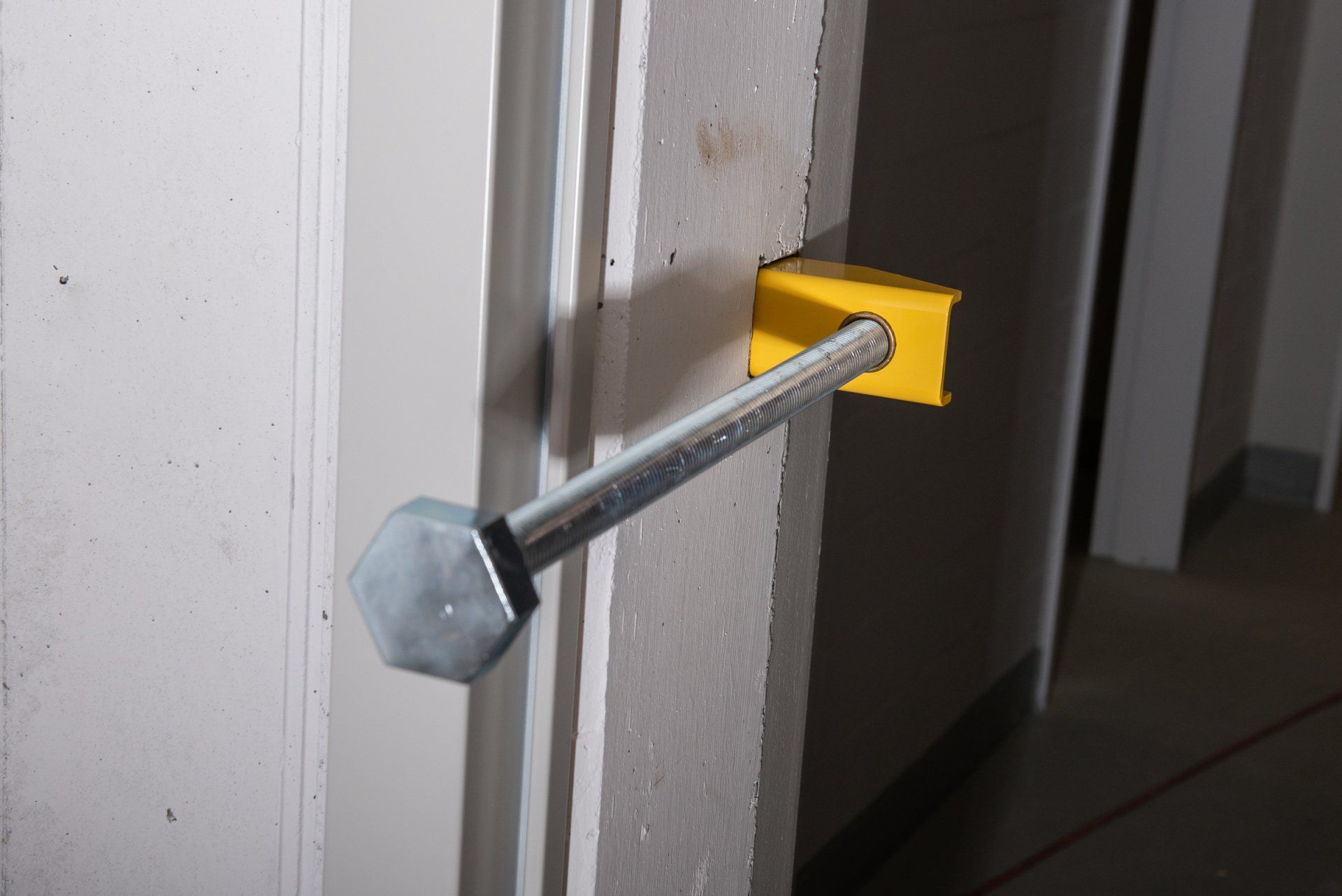

Eingesetzte Selbstbefreiungsvorrichtung an der Panzertüre

PANZERTÜR

Die Panzertür (PT) verschliesst den Schutzraum von aussen

Panzertüren (PT) dienen als Aussenabschluss für Schutzbauten mit 1 bar (Basisschutz) und 3 bar.  Panzertüren sind aussen angeschlagen, werden also auf der Aussenseite des Schutzraumes angebracht. Im Falle eines Druckstosses werden sie so auf die Schutzraumhülle gepresst. Panzertüren sind sowohl linksflüglig wie rechtsflüglig verwendbar.


Panzertüren aus dem Hause Mengeu gibt es in vier verschiedenen Grössen und sowohl mit wegnehmbarer Schwelle als auch mit fester Schwelle. Sie bestehen aus folgenden Komponenten:



  • Mauerrahmen aus Winkelstahlprofilen mit Ankerplatten
  • Türblatt mit Nute und Dichtungsgummi
  • eingeschweisste  Armierung
  • Hebelverschlüsse mit Verschlusssicherung
  • Rohr für Selbstbefreiungsvorrichtung (ausser PT 4)
  • Rostschutzgrundierung



Einbaumasse für Panzertüren PT 1–4 herunterladen

PANZERDECKEL

Der Panzerdeckel (PD) sichert den Notausstieg

Panzerdeckel (PD) dienen als Abschlüsse für Notausstiege und Fluchtröhren. Panzerdeckel sind im Gegensatz zu Panzertüren innen angeschlagenund sowohl linksflüglig wie rechtsflüglig verwendbar.


Panzerdeckel aus dem Hause Mengeu bestehen aus folgenden Komponenten:



  • Mauerrahmen aus Winkelstahlprofilen mit Ankerplatten
  • Türblatt mit Nute und Dichtungsgummi
  • eingeschweisste Armierung
  • Hebelverschlüsse mit Verschlusssicherung
  • Übermittlungsrohr mit Einsatz
  • Rostschutzgrundierung



Einbaumasse für Panzerdeckel PD herunterladen

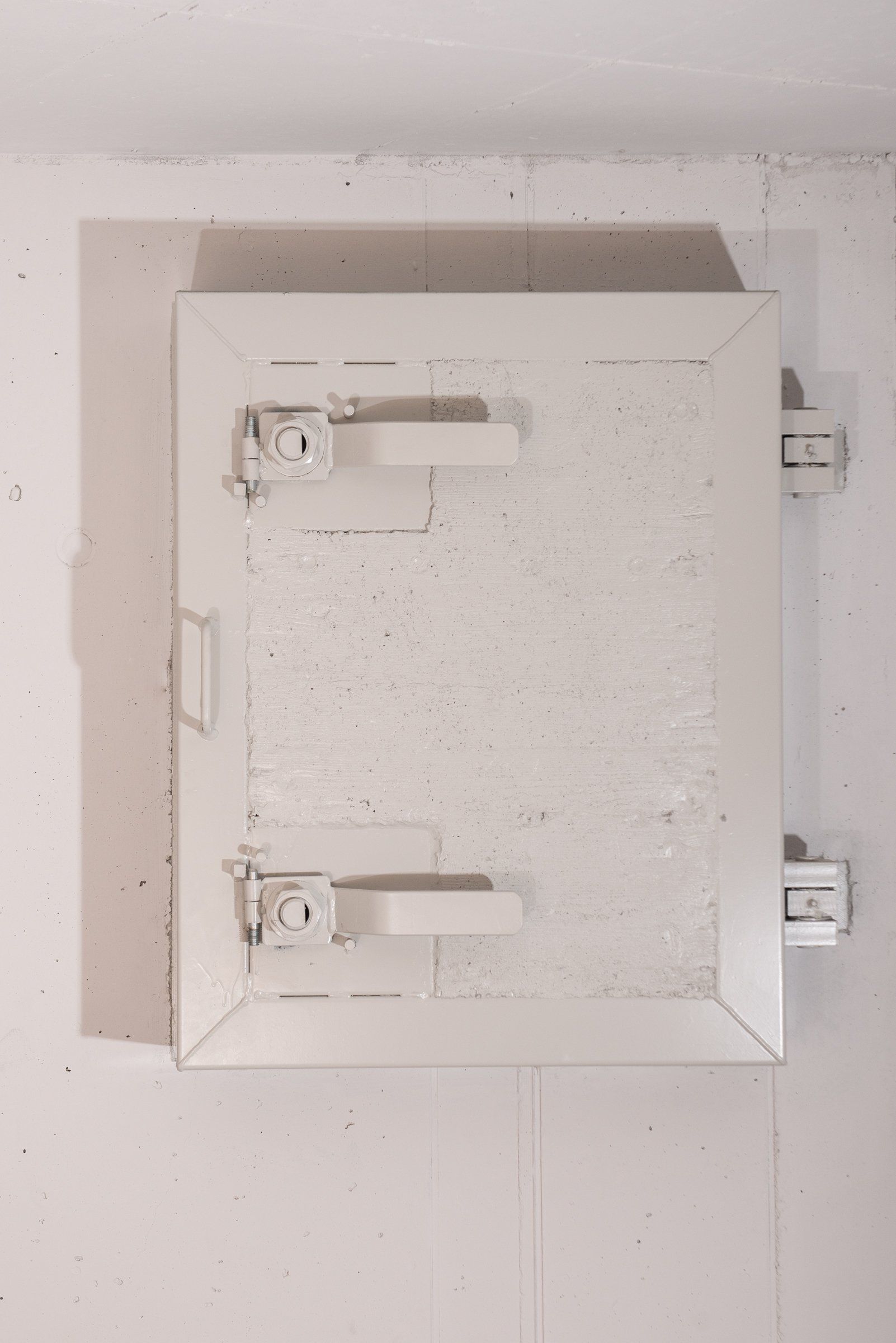

Panzerdeckel sind innen angeschlagen und sowohl linksflüglig wie rechtsflüglig verfügbar.

PANZERTOR

Das zweiflüglige Panzertor (PTO) verschliesst den Geräteraum in einer Bereitstellungsanlage (BSA)

Panzertore (PTO) dienen als Aussenabschluss von Geräteräumen. Die Dicke beträgt 20 cm (Basisschutz) oder 25 cm (3 bar).  Panzertore sind zweiflüglig und analog zu Panzertüren ebenfalls aussen angeschlagen.


Panzertore aus dem Hause Mengeu bestehen aus folgenden Komponenten:



  • Mauerrahmen aus Winkelstahlprofilen mit Ankerplatten
  • Türblatt mit Nute und Dichtungsgummi
  • eingeschweisste  Armierung
  • Hebelverschlüsse
  • Rostschutzgrundierung



Einbaumasse für Panzertore PTO herunterladen

Panzertor PTO 240 x 210 cm (feste Schwelle)

Panzertor PTO SW 240 x 222 cm (wegnehmbare Schwelle)

DRUCKTÜR

Die Drucktür (DT) trennt die verschiedenen Abteile in grösseren Schutzraum-Anlagen

Eine Drucktür (DT) ist ein Zwischenabschluss für Schutzbauten mit 1 bar (Basisschutz) und 3 bar. Drucktüren sind 10 cm dick  und kommen in Zivilschutzanlagen mit mehreren Räumen zum Einsatz, um die verschiedenen Abteile voneinander abzudichten.


Drucktüren aus dem Hause Mengeu gibt es in drei verschiedenen Grössen und sowohl mit wegnehmbarer Schwelle als auch mit fester Schwelle. Sie bestehen aus folgenden Komponenten:



  • Mauerrahmen aus Winkelstahlprofilen mit Ankerplatten
  • Türblatt mit Nute und Dichtungsgummi
  • eingeschweisste Armierung
  • Hebelverschlüsse
  • Rostschutzgrundierung



Masse und Montageanleitung für Drucktüren DT 1–3 herunterladen

Drucktüre DT 1 80 x 185 cm  (feste Schwelle)

Drucktüre DT 1 SW 80 x 194 cm (wegnehmbare Schwelle)

Drucktüre DT 2 100 x 185 cm  (feste Schwelle)

Drucktüre DT 3 140 x 220 cm  (feste Schwelle)

Drucktüre DT 2 SW 100 x 194 cm (wegnehmbare Schwelle)

Drucktüre DT 3 SW 140 x 220 cm  (wegnehmbare Schwelle)

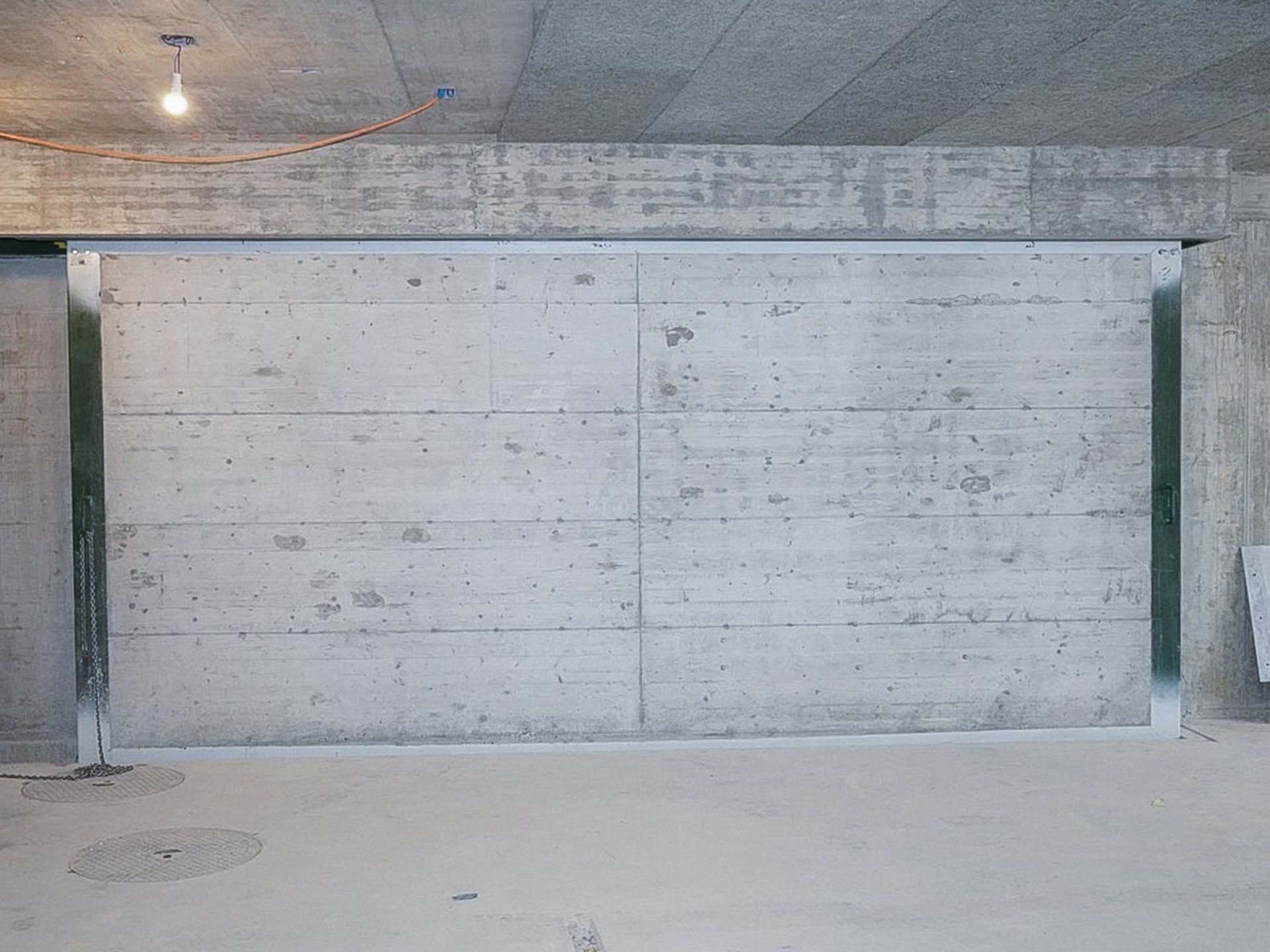

Panzerschiebewände (PSW) werden in grösseren Zivilschutzanlagen verbaut.

PANZERSCHIEBEWAND

Panzerschiebewände (PSW) für Zivilschutzräume in Tiefgaragen

Panzerschiebewände (PSW) von Mengeu werden in grösseren Zivilschutzanlagen verbaut, die in Nichtbedrohungszeiten in der Regel als Tiefgaragen für Autos genutzt werden. Im Gegensatz zu Panzertüren, die in die Wände des Schutzraumes einbetoniert werden, befinden sich Panzerschiebewände in einem Boden- und Deckenkanal.

Eine Panzerschiebewand kann innen oder aussen angeschlagen sein und misst im Licht max. 7.00 x 2.40 m.

BZS-Nummer auf allen Schutzraum-Abschlüssen von Mengeu

Geprüfte und zugelassene Produkte erhalten vom Labor Spiez eine BZS-Nummer im Bereich Zivil-/Bevölkerungsschutz im Format [BZS XX JJ-nnn], die sich folgendermassen zusammensetzt:



  • XX bezeichnet die Katogorie
  • JJ bezeichnet das Zulassungsjahr
  • nnn ist eine Laufnummer



Wenn die Qualitätsmanagement-Anforderungen gemäss ISO 9001:2015 ständig erfüllt werden, laufen die Produktzulassungen erst nach 10 Jahren ab. Nach bestandener erneuter Überprüfung sind die BZS-Zulassungen unter gleicher Nummer wieder 10 Jahre gültig.

VERSETZVORSCHRIFT

Vorschriften zum Versetzen und Ausbetonieren von Schutzraum-Abschlüssen

Panzertüren (PT), Panzerdeckel (PD) und Panzertore (PTO) werden nach Vorschrift ME800167 versetzt und in geschlossenem Zustand (alle Hebel geschlossen) ausbetoniert.  Neu versetzte und ausbetonierte Abschlüsse dürfen frühestens nach 3-5 Tagen geöffnet werden.

Alle weiteren Vorschriften finden Sie in den folgenden Dokumenten.

Versetzvorschrift für Panzertüren PT und Panzerdeckel PD herunterladen

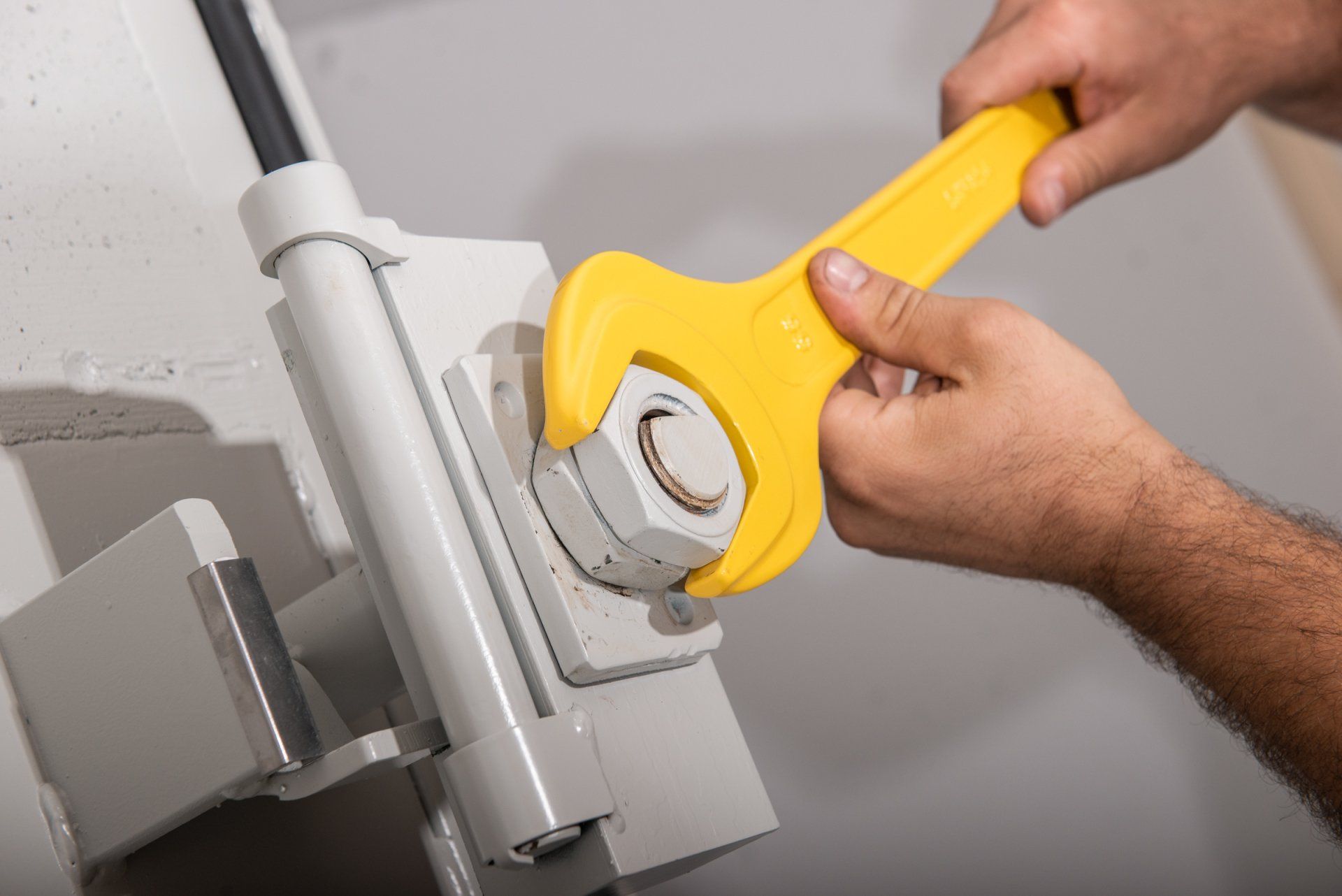

Panzertüren (PT), Panzerdeckel (PD) und Panzertore (PTO) werden nach Vorschrift ME800167 versetzt.
Video: Versetzen von Schutzraumabschlüssen (PT)

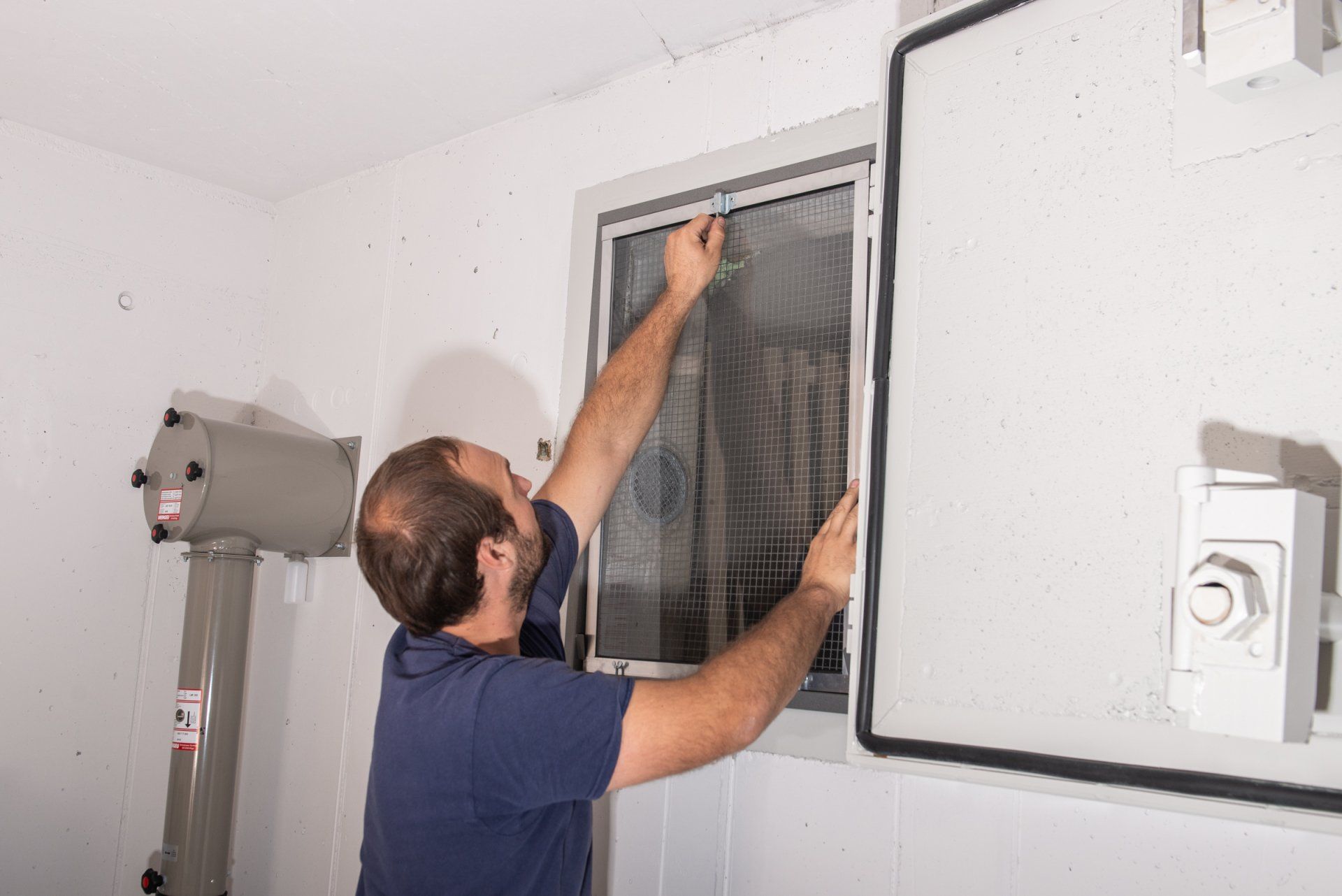

Das Gitter verhindert das Eindringen von Kleintieren in die Kellerräume.

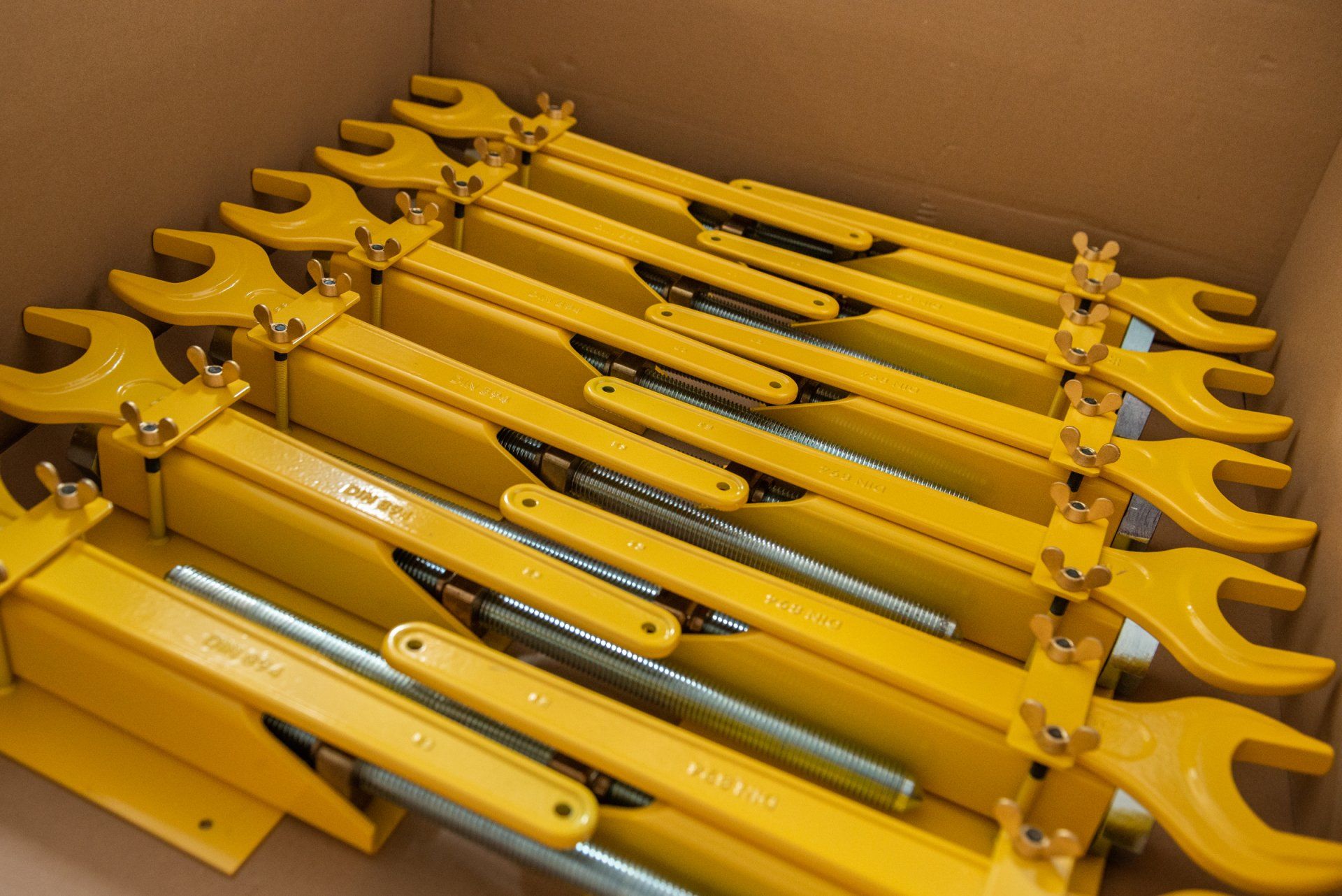

Ist die Panzertüre von aussen blockiert, wird sie mit der Selbstbefreiungsvorrichtung von innen aufgedrückt.

ABSCHLÜSSE-ZUBEHÖR

Selbstbefreiungs-Vorrichtung und Fenster/Drahtgitter

Die Selbstbefreiungsvorrichtung wird auf der Innenseite der Panzertüre montiert. Ist die Panzertüre von aussen durch Trümmer blockiert,  und kann der Schutzraum nicht über die Notausgänge verlassen werden, wird die Panzertüre damit von innen aufgedrückt. Die Türe kann dann ca. 35 cm breit geöffnet werden.

In Nichtbedrohungszeiten wird das Fenster/Drahtgitter zum Verschliessen der Panzerdeckelöffnung verwendet.

Das Drahtgitter verhindert das Eindringen von Kleintieren in die Kellerräume. Durch Schrägstellung des Fensters kann die normale Belüftung reguliert werden. Das Fenster bzw. das Gitter kann mit den beiden Flügelschrauben einfach montiert bzw. demontiert werden.

Bedienungsanleitung für Selbstbefreiungsvorrichtung und Drahtgitter-Fenster herunterladen
